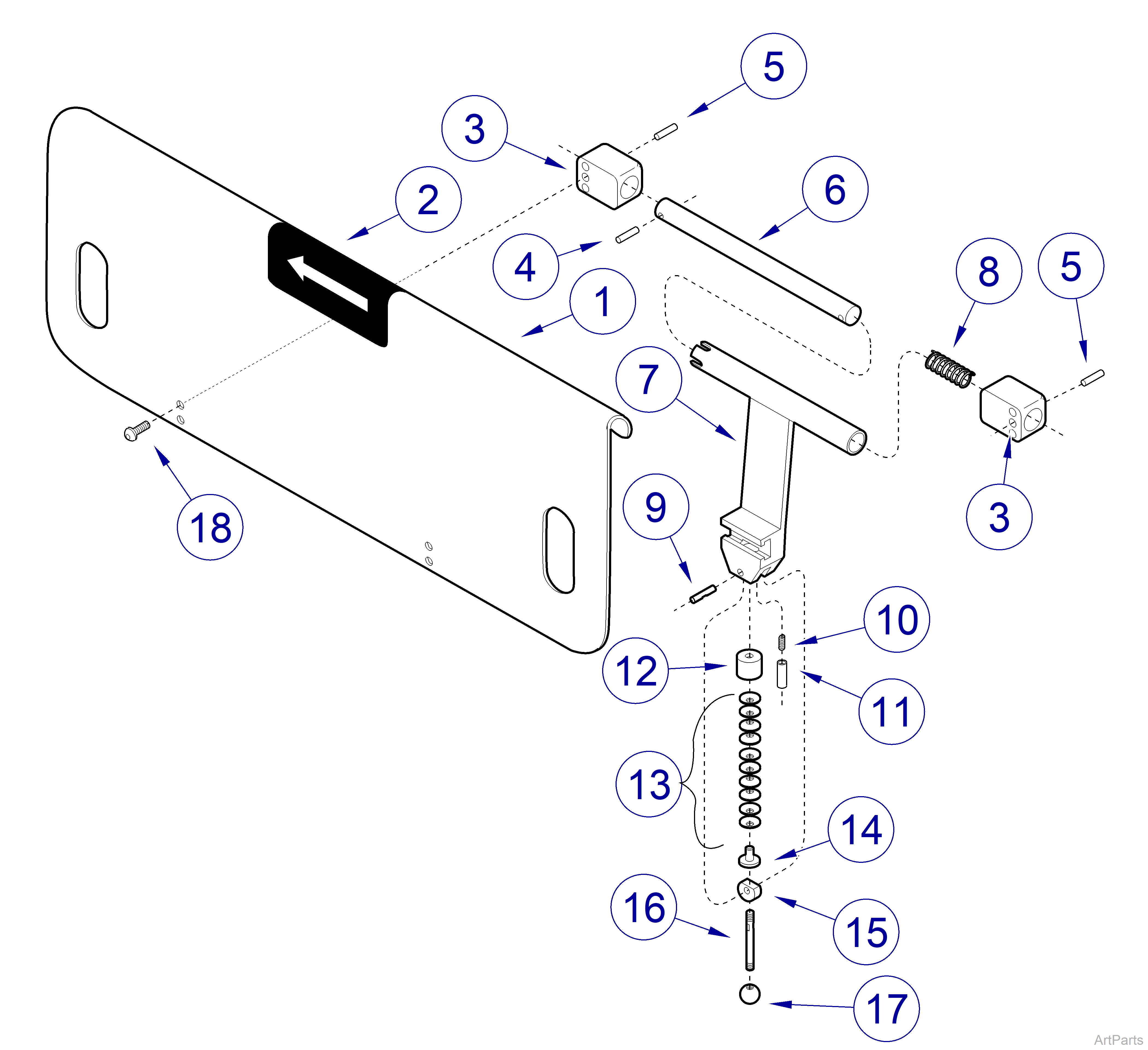

9A157003 Side Rail Assembly
|
Accessory Number |
9A157003 |
| Serial Number | All |
| Used with Models |
230, 630 and 631 |
| 9A157003 Side Rail Assembly | |||
|---|---|---|---|
| Item | Part Number | Description | Qty |
|
1 |
Side Rail Panel Options | ||
|
050-2116-00-216 |
Side Rail Panel - Pearl Grey | NSS | |
| 050-2116-40 | Side Rail Panel - Sand Grey | 1 | |
|
2 |
061-0389-00 | Side Rail Decal | 1 |
|
3 |
051-0807-00 | End Block | 2 |
|
4 |
042-0043-07 | Groove Pin | 1 |
|
5 |
042-0043-04 | Groove Pin | 2 |
|
6 |
057-0319-00 | Shaft | 1 |
|
7 |
Clamp Options | ||
| 030-0783-00 | Clamp 9A157001 and 002 - shown | 1 | |
| 030-0783-02 | Clamp 9A157003 - not shown | 1 | |
|
8 |
025-0042-02 | Spring | 1 |
|
9 |
057-0321-00 | Cam Pin | 1 |
|
10 |
025-0042-01 | Spring | 1 |
|
11 |
057-0317-00 | Guide Pin | 1 |
|
12 |
057-0316-00 | Piston | 1 |
|
13 |
045-0001-73 | Belleville Washer | 10 |
|
14 |
057-0265-00 | Post Washer | 1 |
|
15 |
057-0318-00 | Cam | 1 |
|
16 |
057-0320-00 | Cam Handle | 1 |
|
17 |
016-0459-00 |
Handle Knob - Apply thread locking adhesive #042-0025-02 |
1 |
|
18 |
040-0250-42 | Screw | 4 |
|
19 |
Side Rail Assembly Options - Used on 630 UPT only | ||
|
9A157001 |
Side Rail Assembly - Pearl Grey | NLA | |
|
9A157002 |
Side Rail Assembly - Sand Grey | NLA | |
| 9A157003 | Side Rail Assembly - Pearl Grey | 1 | |
|
NSS = Not Sold Separately | AR = As Required | NLA = No Longer Available | CFN = Call for Number Always Specify Model and Serial Number |
|||
