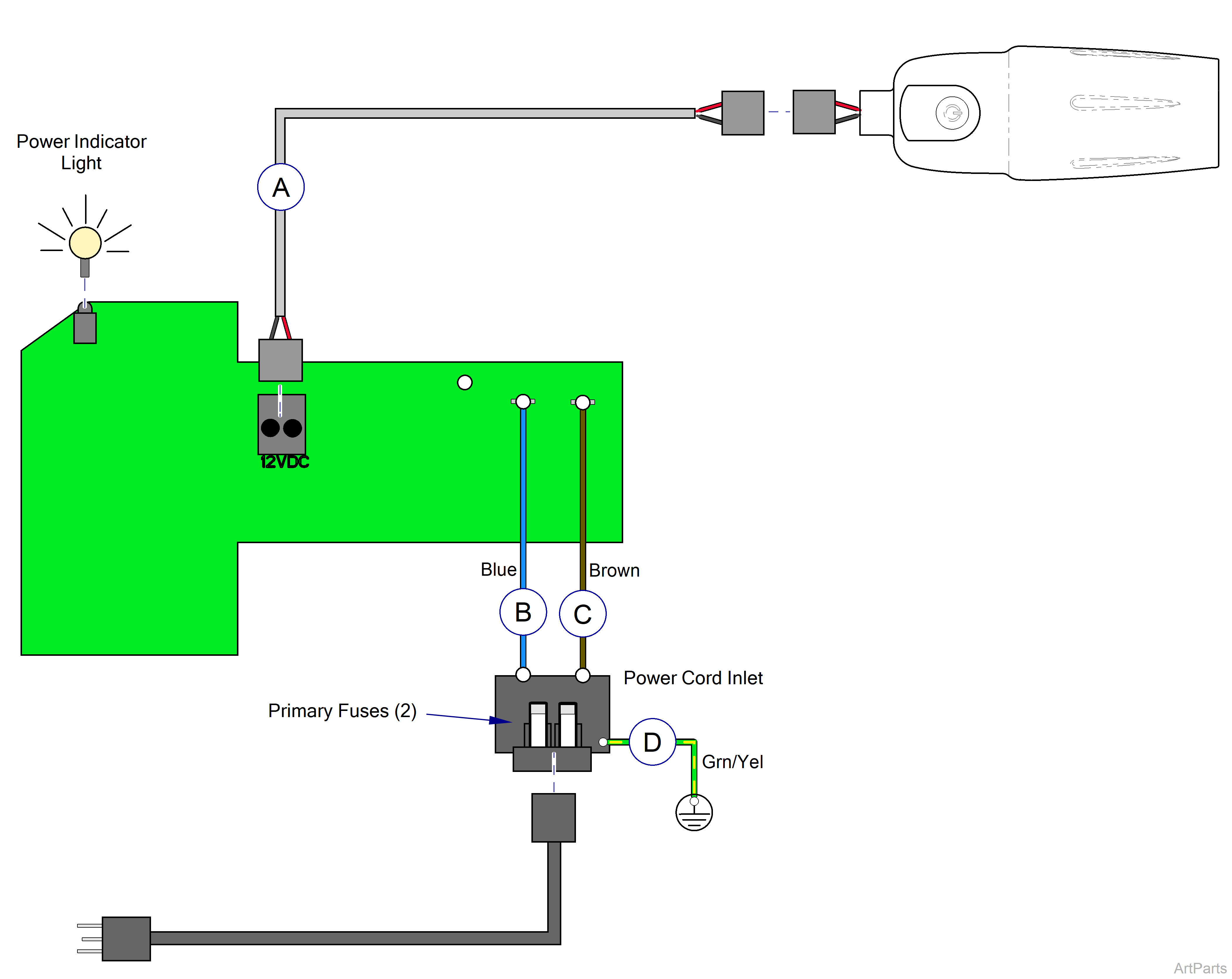

253 Light Wiring Diagram
|
Model |
253 |
| Serial Number | All |
| Primary Fuse Specs | Part Number |
|---|---|
| 1.6A, 250V, 5 x 20 mm, Type T | 015-0346-29 |
| Item | Part Number | Description |
|---|---|---|
|
A |
015-2538-00 | Flex Arm / Lighthead Harness |
|
B |
015-0708-33 | Blue Lead |
|
C |
015-0708-34 | Brown Lead |
|
D |
015-2660-00 | Ground Harness |
| Color Abbreviation Chart | ||
|
NSS = Not Sold Separately | AR = As Required | NLA = No Longer Available | CFN = Call for Number Always Specify Model and Serial Number |
||
